T-shirtbeslag i duktilt jern
T-stykker af duktilt jern med fuld muffe/fuld flange fungerer som kritiske grenforbindelser i rørsystemer. Ved at udnytte deres høje styrke, høje sejhed og korrosionsbestandighed finder de omfattende anvendelse inden for vandforsyning og dræning, spildevandsbehandling, kommunalteknik, kemisk behandling og andre områder. Blandt disse repræsenterer T-stykker med fuld flange og T-stykker med fuld muffe to dominerende strukturelle konfigurationer. Der er betydelige forskelle mellem dem i forbindelsesmetoder, installationsscenarier og ydeevnekarakteristika, hvilket nødvendiggør præcis udvælgelse baseret på specifikke projektkrav.
01.All Flange Tee

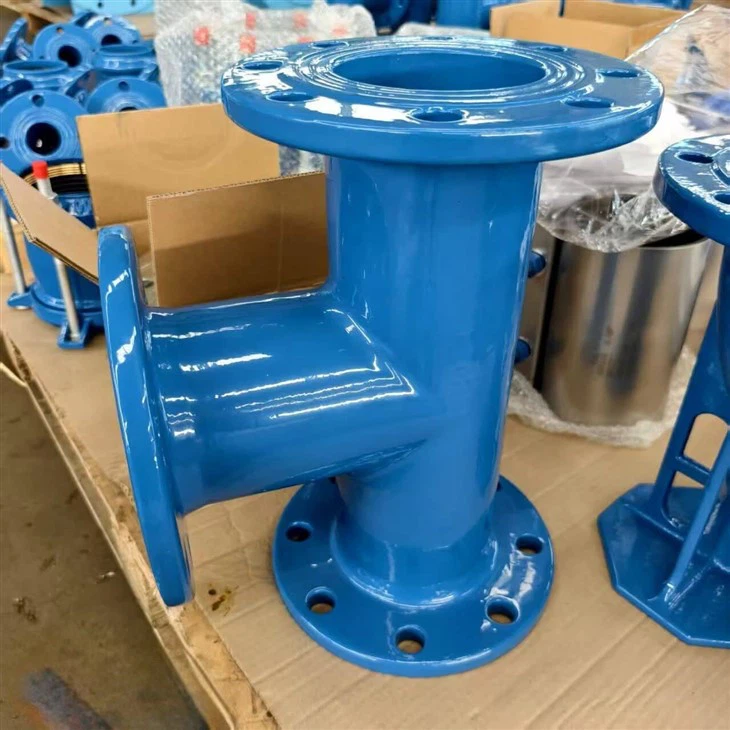

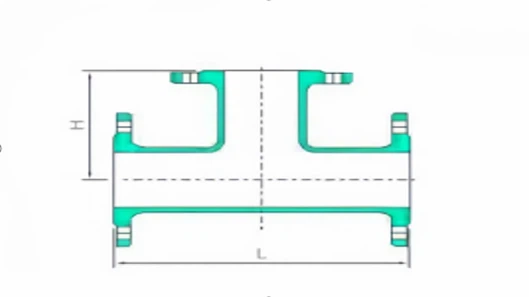

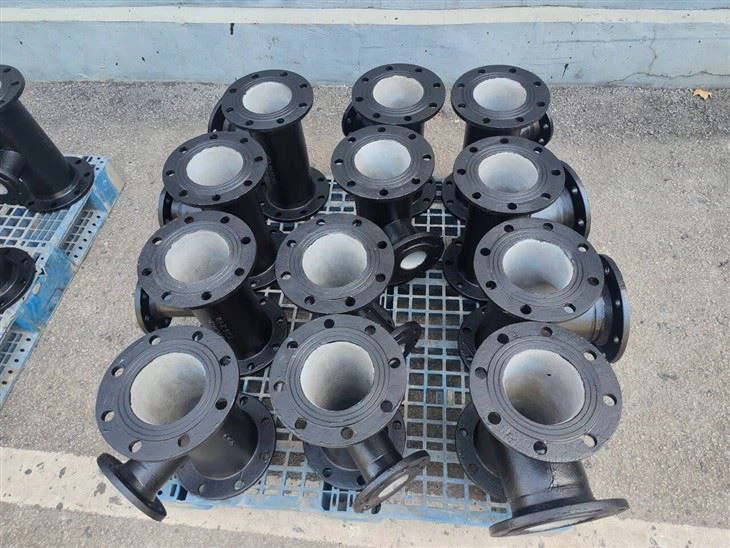

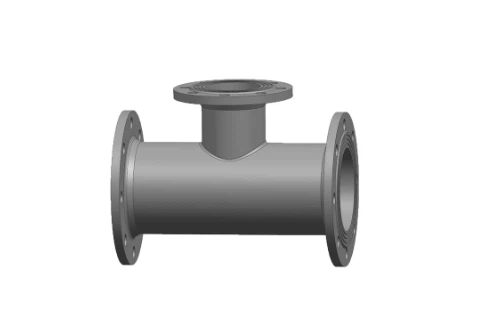

Definition af All Flange Tee
All flange tee er en tee fitting, hvor alle tre porte har flangeforbindelser. Hver port er udstyret med flanger, der er i overensstemmelse med nationale eller internationale standarder, fastgjort til rørledningsflanger via bolte. Tætning opnås primært ved hjælp af gummipakninger eller metalpakninger.
01
Høj forbindelsessikkerhed
Flangeboltforbindelser kan modstå høje tryk og trækkræfter, hvilket giver stabil tætningsydelse. De er velegnede til rørsystemer med-højtryk (typisk ved tryk, der er mindre end eller lig med 2,5 MPa).
02
Nem at samle og skille ad
Sammenlignet med muffeforbindelser letter flangeforbindelser efterfølgende rørledningsvedligeholdelse, udskiftning eller modifikation uden at beskadige selve rørledningen.
03
Meget tilpasningsdygtig
Den kan forbindes med flangerør lavet af forskellige materialer (såsom stålrør og rustfri stålrør) og understøtter designet af flanger med forskellige diametre.
Tekniske specifikationer |
|
| Projekt | Tekniske krav |
| Materiale | Duktilt jern QT450-10, QT500-7 (trækstyrke større end eller lig med 450MPa, forlængelse større end eller lig med 10%) |
| Nominel diameter (DN) | Standardområde: DN50 til DN1200. Brugerdefinerede specifikationer tilgængelige efter anmodning. |
| Tryk | Nominelt tryk PN1.0MPa, PN1.6MPa, PN2.5MPa |
| Flangetætningsflade | Hævet ansigt (RF), Fladt ansigt (FF), Standard hævet ansigtsdesign |
| Anti-korrosionsbehandling | Indvendig overflade cementmørtelforing (DN større end eller lig med 100), udvendig overflade zink-belagt med asfalt- eller epoxyharpiksbelægning |
02.All Socket Tee

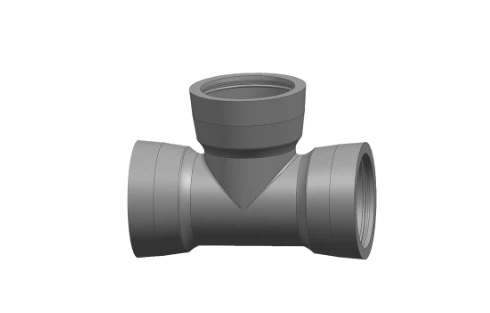

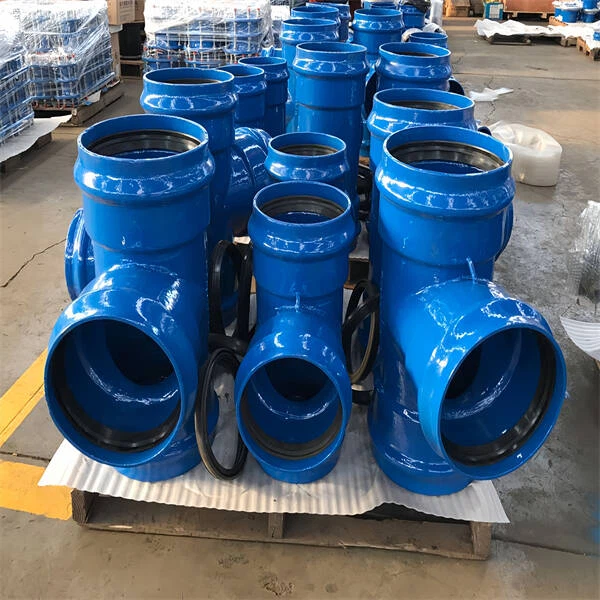

Alle Socket Tee
All socket tee er en tee-fitting, hvor alle tre porte har en socket-tilslutningsstruktur. Portene er udformet som "fatninger" (med en indre diameter lidt større end rørets ydre diameter), der passer sammen med rørets "studs" ende. Forsegling opnås ved hjælp af en gummipakning (såsom en O--ring eller kilering), hvilket eliminerer behovet for boltede forbindelser.
01
Kernefunktioner
Høj installationseffektivitet: Der kræves ingen -svejsning eller boltning på stedet-indsæt blot rørstudsen i muffen og komprimer tætningsringen. Kan betjenes af en enkelt person.
02
Fremragende seismisk modstand
Den forsynede struktur tillader aksial ekspansion eller radial forskydning inden for et specificeret område (forskydning mindre end eller lig med 5 mm), og tager højde for fundamentsætning eller temperaturvariationer.
03
Lavere omkostninger
Eliminerer behovet for flanger, bolte, pakninger og andet tilbehør, hvilket reducerer materiale- og installationsomkostninger med 20 %-30 % sammenlignet med fuldflangede T-stykker.
Tekniske specifikationer |
|
| Projekt | Tekniske krav |
| Materiale | Duktilt jern QT400-15, QT450-10 (trækstyrke større end eller lig med 400MPa, forlængelse større end eller lig med 15%, overlegen sejhed) |
| Nominel diameter (DN) | Fælles område: DN50 til DN800, med mindre diametre (DN mindre end eller lig med 300), der ser mere udbredt anvendelse. |
| Tryk | Nominelt tryk PN1.0MPa, PN1.6MPa (standard PN1.0MPa; specialdesign påkrævet til høj-tryksapplikationer) |
| Forseglingsmetode | Gummi tætningsring tætning, tætningsring materiale: EPDM (ethylen propylen dien monomer gummi, temperaturbestandighed: -40 grader til 120 grader) |
| Anti-korrosionsbehandling | Indvendig overflade: cementmørtelforing eller epoxyharpiksbelægning Udvendig overflade: zinkbelægning + polyurethan topcoat |
03. Nøgleforskelle mellem T-stykker med alle sokkel og T-stykker med alle flange
| Sammenligningsdimensioner | Alle Flange Tee | Alle Socket Tee |
| Tilslutningsmetode | Flangeboltforbindelse | Muffe-svejsetætningsringforbindelse |
| Maksimal arbejdsbyrde | Maksimal PN 2,5 MPa | Standard PN 1,0~1,6 MPa |
| Fleksibilitet ved demontering og montering | Høj (genanvendelig og demonterbar) | Lav (demontering kræver beskadigelse af tætningsringen; typisk engangs-brug) |
| Installationsomkostninger | Høj (inklusive dele og arbejde) | Lav (færre dele, hurtig installation) |
| Gældende rørdiameter | Primært stor diameter (DN større end eller lig med 300) | Primært små og mellemstore diametre (DN mindre end eller lig med 500) |
| Tilpasningsevne til seismisk/aflejring | Generelt (stiv forbindelse, minimal forskydning) | Fremragende (fleksibel forbindelse, giver mulighed for let forskydning) |
04.Modelvalgsmetode og installationsforholdsregler
Modelvalgsmetode
For rørledninger med tryk større end eller lig med 1,6 MPa, eller dem, der kræver hyppig vedligeholdelse eller flange-tilsluttet udstyr, skal du prioritere brugen af alle flange-T-stykker.
rørledningstrykket er mindre end eller lig med 1,0 MPa, rørdiameteren er mindre end eller lig med 500 mm, og installationsplanen er stram, prioriter brugen af alle muffe-T-stykker.
Til underjordiske rørledninger eller områder, der er tilbøjelige til fundering (såsom bløde jordfundamenter), anbefales fleksible forbindelsesstrukturer, der bruger alle muffe-T-stykker.
Forholdsregler ved installation
Alle Flange Tee
Når du installerer alle flange-T-stykker, skal du sikre dig, at flangefladerne er parallelle. Bolte skal spændes diagonalt og jævnt (drejningsmoment indstillet i henhold til boltspecifikationerne, f.eks. M16 bolte kræver 50–60 N·m), for at forhindre lokal spændingskoncentration, der kan forårsage tætningsfejl.
Alle Socket Tee
Før du indsætter All Socket Tee i rørledningen, skal du rense snavs fra både muffe- og tapenderne. Påfør smøremiddel (såsom neutral sæbeopløsning) jævnt på tætningsringen. Sørg for, at indføringsdybden opfylder designkravene (typisk med markeringslinjen flugter med muffens endeflade).
