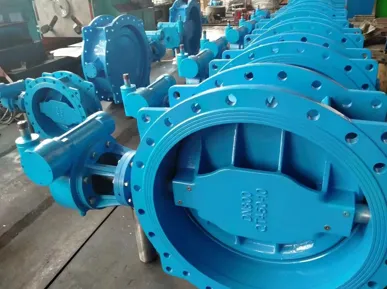

01.Produktbeskrivelse
Den excentriske dobbeltflangeventil er en yderligere forfining og udvikling af den enkelte-excentriske sommerfugleventil, der repræsenterer den mest almindeligt anvendte dobbelte-excentriske sommerfugleventil. Dets strukturelle design har en forskydning mellem ventilsædets akse og både skivecenteret og ventilhusets centrum.
"Excentriciteten" i dobbelt excentricitet refererer til forskydningen af to midtpunkter: ventilspindelen er forskudt i forhold til ventilsædets centrum, og ventilskiven er forskudt i forhold til rørledningens centrum.
02.Tekniske specifikationer
| Nominel diameter: | DN200-DN2000 |
| Arbejdstemperatur: | 0 grader ~ 80 grader |
| Arbejdstryk: | PN10, PN16, PN25 |
| Design standard: | BS EN593 |
| Ansigt til ansigt: | BS EN558-1,1S0 5752 Serie 13/14 |
| Boring af flanger i henhold til BS EN1092-2 standard | |
| Hydraulisk test i henhold til BS EN1074-1 og 2,BS EN12266 | |
| INGEN. | Delnavn | Materiale | INGEN. | Delnavn | Materiale |
|---|---|---|---|---|---|
| 1 | Gearkasse | - | 2 | Nøgle | C45 |
| 3 | Tætningsholder | ST37 | 4 | O-ring | EPDM |
| 5 | Tætningsbøsning | ZQ19-2 | 6 | Skrue | A2 |
| 7 | O-ring | EPDM | 8 | Komposit leje | GGSteel |
| 9 | Drivaksel | AISI 420 | 10 | Legeme | GG50 |
| 11 | Holder | ST37 | 12 | O-ring | EPDM |
| 13 | O-ring | EPDM | 14 | Skrue | A2 |
| 15 | Tætningsring | EPDM | 16 | Nøgle | AISI 420 |
| 17 | Skrue | A2 | 18 | Komposit leje | GG50 |
| 19 | Hængsel skaft | AISI 420 | 20 | disk | Stål |
| 21 | Endedæksel | S30408 | 22 | O-ring | EPDM |
| 23 | Bolt | A2 | 24 | Vaskemaskine | A2 |
| 25 | Bolt | A2 | 26 | Vaskemaskine | A2 |
| 27 | Vaskemaskine | A2 | 28 | Navdæksel | SS304 |
03. Hovedydre og tilslutningsdimension
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04.Nøglefunktioner
Excentrisk tætningsstruktur
Skiven frigøres automatisk fra tætningsringen i det øjeblik, den begynder at åbne, hvilket resulterer i lavt driftsmoment, reduceret slid på tætningsflader, betydeligt forlænget levetid og modstandsdygtighed over for blokering.
Dobbelt-flangeforbindelse
Har standardflanger i begge ender, hvilket sikrer nem installation og fjernelse, stabil justering og fremragende tryk-tæt forsegling; kompatibel med rørsystemer, der overholder forskellige flangestandarder.
Korrosionsbestandig-og holdbar
Ventilhuset har en intern og ekstern epoxy- eller FBE-belægning, der modstår korrosion fra jord og vand, hvilket sikrer langtidsholdbarhed og modstandsdygtighed over for rust for nedgravede rørledninger.
05. Konkurrencefordel
Længere levetid og lave driftsomkostninger
Det excentriske, friktionsfrie-forseglingsdesign resulterer i væsentligt lavere tætningsslid sammenlignet med centrerede spjældventiler, hvilket reducerer hyppigheden af udskiftning af dele og vedligeholdelse og derved sænker-langsigtede driftsomkostninger.
Ubesværet betjening og høj kompatibilitet med automatisering
Lavt driftsmoment giver mulighed for stabil aktivering ved hjælp af kompakte elektriske eller pneumatiske aktuatorer; indkøbsomkostninger for kontroludstyr er lavere sammenlignet med-centrerede butterflyventiler af samme størrelse.
Ingen lækage og miljøoverholdelse
Den bløde forsegling sikrer nul lækage, forhindrer vandspild og opfylder acceptstandarder for kommunale vand- og miljøbeskyttelsesprojekter; indre og ydre anti-korrosionsbelægninger overholder drikkevandshygiejnestandarder, hvilket gør ventilen velegnet til drikkevandstransport.
06. Produktapplikationer
Dobbeltflange excentrisk sommerfugleventil har en bred vifte af applikationer og bruges primært i:
Kommunal Vandforsyning
Bygning HVAC
Sekundær vandforsyning
Kølet vandsystem
Omgivende temperatur vandforsyningsnetværk
07.Produktinstallation
Den indvendige væg skal holdes ren; ingen urenheder eller fremmedlegemer er tilladt på tætningsringen eller sommerfuglepladen.
Butterflyventiler af klemmetype- kræver sommerfugleventil-specifikke flanger til installation.
Butterflyventilen skal installeres lodret på rørledningen og må ikke vendes om.
Butterflyventilen kræver tids-krævende flowjustering, som styres af en turbine gearkasse.
For sommerfugleventiler, der ofte åbnes og lukkes, skal du periodisk (ca. hver anden måned) åbne turbinehusdækslet for at kontrollere fedtniveauet og sikre, at der er en passende mængde til stede.
Inspicér regelmæssigt alle komponenter i ventilen og afhjælp straks eventuelle opdagede fejl.
