01.Produktbeskrivelse
Duktilt jern svingkontraventil er en type ventil, der automatisk åbner og lukker under kraften fra selve mediet. Dens primære funktion er at forhindre tilbagestrømning af mediet og undgå ulykker. De bruges hovedsageligt i rørledningssystemer på tværs af industrier som olie, kemikalier, farmaceutiske produkter, gødning og elproduktion.
02.Grundlæggende oplysninger
| Materiale | Støbt stål | Tilslutningsformular | Flange, svejsning, klemme |
|---|---|---|---|
| Struktur | Svinge | Tryk | Lavt og højt tryk |
| Fungere | Ddcy Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvr Silence, Nrvr Silence | Forseglingsform | Metal, Pakning, O-ringforsegling |
| Strømningsretning | Ensrettet | Standard | JIS,Bsw,ANSI,GB,DIN |
| Anvendelse | Industriel brug, Vand Industriel brug, Husholdningsbrug | Leveringstid | 15-25 dage |
| Belægning | Tilpasset | Design | BS 1868 / ASME B16.34 |
| Størrelse | DN15-DN1200 | Afslut forbindelse | Flanget RF, FF, RfJ, Bw |
| Ansigt til Ansigt | ASME B16.10 | Endeflange | ASME B16.5 |
| Bw End | ASME B16.25 | Prøve | API598 |
| Oprindelse | Kina | Garantitid | 24 måneder |
| OEM/ODM | Tilpasset | Pakkestørrelse | Tilpasset |
| Transportpakke | Trækasse | Specifikation | tilpasset |
03.Struktur og arbejdsprincip
Ensrettet flowkontrol:
Tillader kun væskestrømning i én retning, hvilket automatisk forhindrer tilbagestrømning (ingen ekstern betjening nødvendig).
Primære typer:
- Svingtype: Hængslet diskdesign, velegnet til applikationer med høj-flow/lav{1}}hastighed
- Løftetype: Lodret bevægelig skive, høj tætningsevne
- Dobbeltskivetype: Wafer-stil, design med lavt tryktab
- Kuglekontraventiltype: Flydende kuglestruktur, fremragende tolerance over for affald
04. Produktegenskaber
Duktilt jern svingkontraventil, også kendt som en svingkontraventil eller svingkontraventil, åbner eller lukker automatisk baseret på mediets flow og tyngdekraften. Dens funktion er at forhindre tilbagestrømning af mediet i rørledningen.
Duktilt jern svingkontraventil er en automatisk ventil, der primært bruges i rørledninger, der kræver ensrettet strøm af medier og skal installeres vandret.
Velegnet til rene medier; anbefales ikke til medier, der indeholder faste partikler eller høj viskositet.
Materialerne til hoveddelen, interne komponenter, pakninger, pakninger og fastgørelseselementer kan kombineres med rimelighed i henhold til brugerkrav eller faktiske driftsforhold.
05.Produktparametre
| Nominel størrelse | Nominel størrelse (tommer) | F | H (ca.) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |

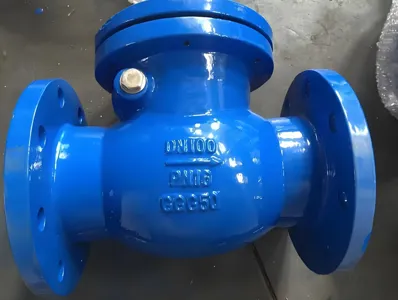

06. Produktudstilling
07. Produktanbefalinger
