01.Produktbeskrivelse

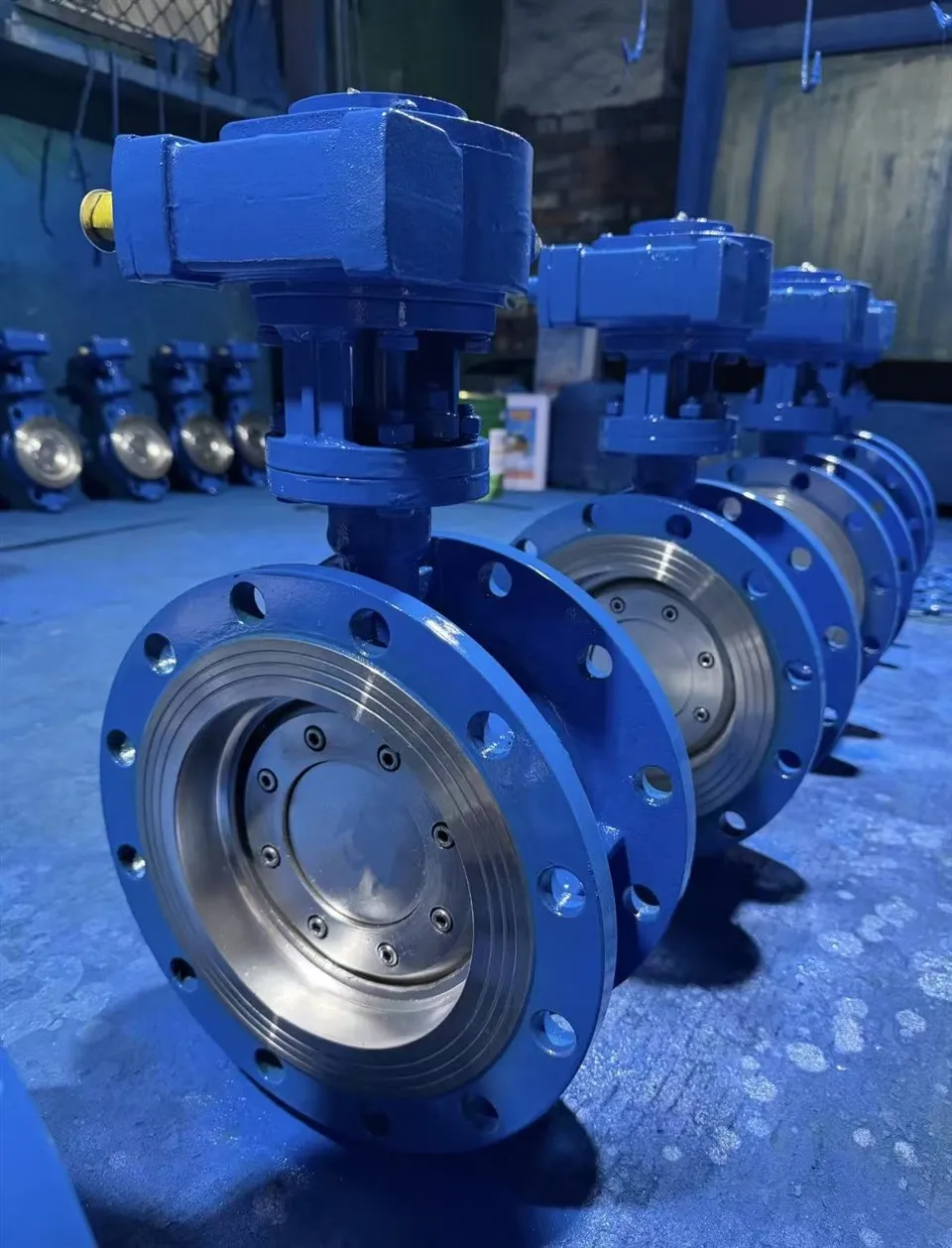

U-sommerfugleventilen har et innovativt U-formet flowkanaldesign, der tilbyder større flowkapacitet, lavere trykfald og overlegen tætningsydelse sammenlignet med traditionelle sommerfugleventiler. Den er ideel til at kontrollere eller lukke for vand, gas, olie, gylle og ætsende medier i kommunale, kemiske, elproduktions-, HVAC-, fødevare- og farmaceutiske industrier.
02.Grundlæggende oplysninger
| Model NR. | U-sommerfugleventil | Tilslutningsformular | Flange |
|---|---|---|---|
| Tryk | Almindelig pres | Forseglingsform | Glend Packings kugleventil |
| Standard | HAN | Transport | Søfragt |
| Kvalitet | Holdbar | Transportpakke | Krydsfinerkasse |
| Varemærke | JINTAI | Specifikation | U-turbinespjældventil |
| Materiale | Støbejern | Struktur | Rørformet |
| Fungere | Ddcv Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvz Silence, Nrvg Silence | Strømningsretning | Ensrettet |
| Anvendelse | Industriel brug, vand Industriel brug | Produktion | Spot levering |
| Levere | Fabriks direkte salg |
03. Produktets strukturelle egenskaber
Ventilplade:
Udformet med uovertruffen præcision, ventilpladen -også kaldet sommerfuglepladen- har en karakteristisk skiveform, som er kyndigt smedet af premium 304 rustfrit stål. Dette enestående materiale giver ekstraordinær modstandsdygtighed over for korrosion og slid. Dens bemærkelsesværdige evne til at dreje rundt om aksen i ventilsædet op til 90 grader letter fejlfri kontrol over ventilens drift, hvilket gør den til et uvurderligt aktiv i sofistikerede væskestyringssystemer.
Ventilhus:
Ventilhuset er konstrueret med præcision af robust støbt stål og er omhyggeligt udformet til at levere uovertruffen styrke og stivhed, der er i stand til at modstå betydelige tryk og temperaturer. Dette materialevalg sikrer enestående holdbarhed, samtidig med at det tilbyder bemærkelsesværdige støbe- og forarbejdningsfordele, hvilket muliggør ubesværet skabelse af komplekse ventilhusstrukturer med enestående præcision.
Tætningsstruktur:
Sommerfugleventilens tætningsstruktur er omhyggeligt designet med elastiske tætningselementer såsom elastisk gummi eller robuste metaltætningsringe. Disse afgørende komponenter sikrer en perfekt tætning mellem ventilpladen i 304 rustfrit stål og ventilsædet, hvilket garanterer nul lækage, når det er sikkert lukket, og derved opretholder systemets integritet og optimerer effektiviteten.
04. Produktets nøglefunktioner
U-Flange-spjældventilen fremviser et innovativt U--formet flowkanaldesign, der leverer større flowkapacitet, minimalt trykfald og enestående tætningsydelse sammenlignet med konventionelle sommerfugleventiler. Perfekt til at kontrollere eller lukke for vand, gas, olie, gylle og ætsende medier på tværs af industrier som kommunale, kemiske, el-, HVAC- og fødevarer og farmaceutiske produkter.
-
Blød tætning (EPDM/NBR/PTFE): Garanterer ingen lækage, ideel til rene væsker/væsker i-fødevarekvalitet.
Metal hård tætning (SS304/316): Tåler høje temperaturer (mindre end eller lig med 400 grader) og tryk (PN16+) ubesværet.
Flere aktiveringsmetoder - Manuel, gear, pneumatisk, elektrisk (eksplosionssikre-muligheder tilgængelige).
Lang levetid - Omhyggeligt bearbejdet skive sikrer 100.000 cyklusser uden slid!
Nem installation - Flangeender (GB/ANSI/DIN-standarder), minimal vedligeholdelse påkrævet.
05.Produktspecifikationer
| Nominel størrelse | Betjent type | Tryk | Temperatur | Tætningsmateriale | Diskmateriale | Kropsmateriale | Medium | Anvendelse | Tilslutning Standard |
|---|---|---|---|---|---|---|---|---|---|
| DN50- 350 |
Pneumatisk aktuator | PN2 | -15-85 grader | PTFE | WCB | Duktilt jern | Stærk syre | Vand | PN10/PN16 |
| Elektrisk aktuator | PN1.0 | -15-150 grader | EPDM | SS304 | Stærkt alkalifoder | Gas | ANSI150 | ||
| Manuelt håndtag | PN1.6 | SS316 | Foder | DIN16 | |||||
| Snekkegear | Polerplade | JIS10K/16K |
| Størrelse | KLASSE 150 | JIS 10K | PN10 | PN16 | A | B | ΦD | L | H | C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | ||||||
| 50 | 2" | 120.6 | 4-Φ19.1 | 120 | 4-Φ19 | 125 | 4-Φ19 | 125 | 4-Φ19 | 161 | 83 | 52.9 | 42 | 292 | 99 |
| 65 | 2½" | 139.7 | 4-Φ19.1 | 140 | 4-Φ19 | 145 | 4-Φ19 | 145 | 4-Φ19 | 175 | 93 | 64.5 | 45 | 316 | 99 |
| 80 | 3" | 152.4 | 4-Φ19.1 | 150 | 8-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 | 181 | 95 | 78.8 | 46 | 324 | 99 |
| 100 | 4" | 190.5 | 8-Φ19.1 | 175 | 8-Φ19 | 180 | 8-Φ19 | 180 | 8-Φ19 | 200 | 114 | 104 | 52 | 362 | 99 |
| 125 | 5" | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 210 | 8-Φ19 | 210 | 8-Φ19 | 213 | 127 | 123.3 | 55 | 394 | 115 |
| 150 | 6" | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 240 | 8-Φ23 | 240 | 8-Φ23 | 226 | 139 | 155.1 | 56 | 419 | 115 |
| 200 | 8" | 298.5 | 8-Φ22.4 | 290 | 12-Φ23 | 295 | 8-Φ23 | 295 | 12-Φ23 | 260 | 172 | 202.5 | 61 | 506 | 220 |
| 250 | 10" | 361.9 | 12-Φ22.4 | 355 | 12-Φ25 | 350 | 12-Φ23 | 355 | 12-Φ28 | 292 | 203 | 250.5 | 66 | 566 | 220 |
| 300 | 12" | 431.8 | 12-Φ22.4 | 400 | 16-Φ25 | 400 | 12-Φ23 | 410 | 12-Φ28 | 337 | 242 | 301.5 | 77 | 650 | 220 |
| 350 | 14" | 476 | 12-Φ28.5 | 445 | 16-Φ25 | 460 | 16-Φ23 | 470 | 16-Φ28 | 368 | 267 | 333.3 | 77 | 715 | 323 |
